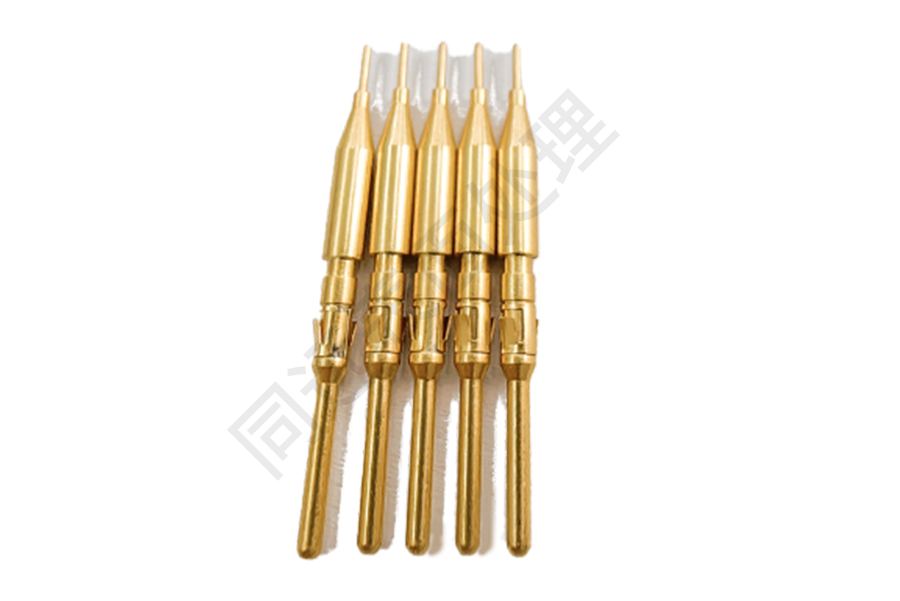

可伐合金镀金在电子封装、玻璃金属封接、陶瓷金属化封装、传感器外壳、连接引脚、微波器件、继电器零件和航空航天电子部件中比较常见。它看起来只是把金镀在可伐合金表面,实际工艺并不简单。因为可伐合金本身的材料特性、表面氧化状态、封装使用环境和后续焊接要求,都会影响镀金层的稳定性。
很多客户在下单时只说“可伐件镀金”,但没有说明基材状态、镀金区域、厚度要求、底层结构、后续是否焊接、是否键合、是否要做气密封装。这样很容易出现沟通偏差。可伐合金镀金不是单纯为了让表面发亮,而是为了改善导电、焊接、耐腐蚀、封装稳定性和长期可靠性。想把这类产品做好,前处理、底镀层、镀金厚度和检测标准都要一起考虑。
一、可伐合金是什么材料?
可伐合金通常指铁镍钴合金,也常被称为Kovar合金。它的一个重要特点是热膨胀系数可以和某些玻璃、陶瓷材料相匹配,因此常用于玻璃-金属封接和陶瓷-金属封装领域。
在电子封装中,材料热膨胀匹配很关键。如果金属和玻璃、陶瓷的膨胀差异太大,在加热、冷却或长期使用过程中,就可能产生应力,导致开裂、漏气或封装失效。可伐合金正是因为具备较好的热膨胀匹配特性,才会被广泛用于气密封装、管壳、引线、底座和盖板等部件。
但可伐合金也有自己的问题。它表面容易形成氧化层,加工后可能残留油污、氧化皮、抛光蜡和切削液。如果前处理不到位,后续镀层附着力就会受到影响。这也是可伐合金镀金比普通铜件、黄铜件镀金更讲究的原因。
二、可伐合金为什么要镀金?
可伐合金本体并不具备金那样稳定的表面性能。在实际应用中,镀金主要有几个目的。
第一是提高耐腐蚀能力。可伐合金长期暴露在空气、湿热或特殊工作环境中,表面可能发生氧化和腐蚀。镀金层化学稳定性较好,可以为表面提供保护。
第二是改善导电接触。很多可伐合金零件用于电子器件封装、连接端子、引脚和接触部位,表面需要稳定的导电性能。金层不容易氧化,接触稳定性好,适合对可靠性要求较高的电子产品。
第三是提高可焊性和键合性能。某些封装件后续需要焊接、钎焊、金丝键合或其他连接工艺。合适的镀金层可以提高后续工艺适应性,减少表面氧化带来的连接问题。
第四是提升封装长期可靠性。气密封装、传感器封装、微电子封装等领域,不允许表面处理存在明显缺陷。镀金不仅是外观处理,更关系到器件后续使用寿命。
所以,可伐合金镀金的重点不是“颜色好看”,而是为了满足电子封装和精密连接的功能要求。

三、可伐合金能不能直接镀金?
从工艺角度看,可伐合金通常不建议简单直接镀金。原因在于可伐合金表面状态复杂,直接镀金可能存在结合力不稳、镀层发花、漏镀、起泡等风险。
可伐合金表面含铁、镍、钴等元素,加工后容易形成氧化层。如果没有充分除油、活化和预处理,金层很难牢固附着。即使刚镀出来外观看着正常,后续经过焊接、热处理、封装或环境测试后,也可能出现脱皮、变色或局部失效。
实际加工中,常会根据产品要求先做镍底层,再镀金。镍层可以起到过渡、阻挡和改善结合力的作用,也能防止基材成分向金层扩散。对于高可靠电子封装件,底层设计非常关键,不能省略或随意替代。
当然,不同产品要求不同,具体是否需要镍底、镍层厚度多少、金层厚度多少,都要根据图纸、标准和使用环境确定。
四、前处理决定镀层是否牢固
可伐合金镀金最怕前处理不干净。表面油污、氧化层、切削液、抛光残留、手印、锈点都会影响镀层结合力。尤其是小尺寸零件、深孔件、台阶件和复杂结构件,死角位置更容易残留污染物。
前处理通常包括除油、清洗、酸洗、活化等步骤。对于可伐合金来说,活化环节尤其重要。活化不足,镀层不易结合;活化过度,又可能腐蚀基材表面,影响尺寸和外观。工艺控制需要经验。
如果零件表面经过热处理、氧化处理或长时间存放,表面氧化状态会更复杂,前处理难度也会增加。客户发货前最好说明零件加工状态,比如是否退火、是否抛光、是否喷砂、是否有热处理氧化皮。这样电镀厂才能选择合适的处理方式。
可伐合金镀金出现起皮、漏镀、针孔等问题,很多时候不是金层本身的问题,而是前处理没有处理到位。
五、镍底层有什么作用?
可伐合金镀金中,镍底层经常被提到。它不是可有可无的附加层,而是影响镀层可靠性的重要部分。
镍层首先能改善结合力。可伐合金和金层之间直接结合不一定稳定,镍层可以作为过渡层,让后续金层更加均匀牢固。
镍层还可以起到阻挡作用。可伐合金中的金属元素如果向表面扩散,可能影响金层颜色、焊接性能和长期稳定性。合适的镍层可以减少扩散问题。
另外,镍层还能改善表面平整度和耐腐蚀性。对于封装件、引脚、连接部位来说,底层质量好,金层才更容易达到稳定效果。
但镍层也不是越厚越好。太薄可能起不到作用,太厚可能影响尺寸公差、封接应力或后续装配。对于精密零件来说,镍层和金层都要严格控制厚度。
六、镀金厚度怎么选择?
可伐合金镀金厚度要根据用途来确定。不同产品对金层厚度的要求差别很大。
如果只是普通防氧化和外观保护,金层可以相对薄一些。如果用于焊接、键合、导电接触或高可靠封装,金层厚度要求通常更高,也需要更严格的检测。对于有摩擦接触的零件,还要考虑耐磨寿命。
金层太薄,可能在后续焊接、装配或使用中很快磨损,也可能难以满足耐腐蚀要求。金层太厚,则会增加成本,也可能影响尺寸精度和工艺稳定性。金属于贵金属,厚度每增加一点,成本都会变化明显。
因此,加工前最好明确镀金厚度范围,而不是只写“镀金”。如果有图纸标准,应按图纸执行;如果没有标准,应根据产品用途和后续工艺共同确定。
七、局部镀金和整体镀金怎么选?
可伐合金零件有时不需要全部表面镀金。有些产品只要求引脚、焊接面、接触面或封装关键区域镀金,其他区域可以不镀或采用其他处理方式。这就涉及局部镀金。
局部镀金的好处是节省金耗,控制成本,也能避免非功能区域镀层影响装配。但它对遮蔽、挂具、工艺控制要求更高。遮蔽位置不准确,可能出现镀不到、镀过界、边缘毛刺或厚度不均。
整体镀金操作相对简单,适合形状较小、功能区域分布广、客户要求全部保护的产品。但整体镀金成本较高,尤其是批量产品或大面积零件,金耗会明显增加。
选择局部镀金还是整体镀金,要看产品功能区域、成本预算、图纸要求和加工可行性。不是所有复杂零件都适合局部镀,也不是所有产品都必须整体镀。
八、可伐合金镀金后还要注意热处理和焊接
很多可伐合金镀金件后续会经历焊接、封装、钎焊、回流焊、键合或其他高温工艺。高温过程会影响镀层状态,因此镀金方案要提前考虑后续工艺。
如果后续要焊接,金层厚度、底镍层、表面清洁度都要满足焊接要求。金层过薄可能保护不足,过厚则可能在某些焊接场景中带来其他问题,需要根据焊料和工艺判断。
如果后续要做金丝键合,表面平整度、清洁度、金层纯度和镀层致密性都很重要。表面有污染、针孔、粗糙或镀层结合差,可能影响键合强度。
如果后续涉及气密封装,还要关注镀层是否会影响封接区域。某些区域可能需要保留特定表面状态,不一定全部镀金。因此,加工前要把后续工艺告诉电镀厂,避免镀层做完后才发现不适合下一道工序。
九、可伐合金镀金常见问题有哪些?
可伐合金镀金中,常见问题有起泡、脱皮、针孔、发花、色差、漏镀、粗糙、镀层厚度不均等。
起泡和脱皮多与前处理、活化和底层结合力有关。如果基材表面没有处理干净,镀层很难牢固附着。
针孔可能和基材表面缺陷、污染物、镀液状态、搅拌和电流控制有关。针孔会影响耐腐蚀性,对于气密封装和电子零件来说尤其要重视。
发花和色差可能和底层状态、金层厚度、镀液稳定性、清洗不彻底有关。虽然有些色差不一定影响功能,但在高端电子封装件中,外观一致性也是质量要求之一。
厚度不均通常和零件形状、电流分布、挂具设计有关。尖角和边缘容易镀厚,凹槽和深孔位置容易镀薄。复杂零件要通过工装、摆放方式和工艺参数来改善。
十、质量检测应该看哪些项目?
可伐合金镀金不能只看颜色。外观亮并不代表质量合格。常见检测项目包括外观检查、厚度检测、结合力测试、孔隙率检查、可焊性测试、键合测试、盐雾测试、耐湿热测试等,具体看产品用途。
厚度检测可以使用X射线测厚仪等设备,重点检测功能区域和厚度容易波动的位置。不能只测一个平整区域就代表整批产品。
结合力检测可以根据产品形状选择弯折、热冲击、划格、胶带、摩擦等方式。可伐合金镀金件如果后续有高温工艺,热冲击测试会更有参考价值。
如果用于焊接或键合,最好做对应工艺验证。因为普通外观合格,不等于焊接一定好,也不等于键合强度一定达标。
对于高可靠产品,检测记录和批次追溯也很重要。哪一批基材、哪一次电镀、哪份检测报告,都应能对应起来。
十一、下单可伐合金镀金前要提供哪些信息?
为了减少返工和沟通成本,客户在下单前最好提供完整信息。
首先是基材牌号和状态。可伐合金具体牌号、是否热处理、是否抛光、是否已有氧化层,都要说明。
其次是产品图纸和镀金区域。哪些地方必须镀金,哪些地方不能镀,哪些地方是关键功能面,要在图纸中标清。
第三是镀层结构和厚度要求。是否需要镍底层,镍层厚度多少,金层厚度多少,是否要求软金、硬金或其他特殊金层,都要确认。
第四是后续工艺。产品是否要焊接、键合、封接、真空使用、耐高温或耐腐蚀,都会影响镀层方案。
第五是检测标准。是否需要厚度报告、结合力测试、盐雾测试、可焊性测试、键合测试等,要提前明确。
信息越清楚,工艺方案越准确,也更容易保证批量一致性。
十二、选择可伐合金镀金厂家要看什么?
可伐合金镀金对工艺经验要求较高,选择厂家时不能只看价格。普通装饰电镀和电子封装电镀不是一回事。做电子封装类可伐件,需要更重视前处理、底层控制、厚度稳定、清洁度和检测能力。
一个合适的厂家,应能根据基材和用途提出镀层方案,而不是只问“镀多厚”。对于复杂零件,还应具备挂具设计、局部遮蔽、厚度控制和批量一致性经验。
检测能力也很重要。没有测厚、结合力和外观控制能力,很难保证高要求产品。对于批量供货,还要看工艺稳定性和质量追溯能力。
如果产品用于军工、航天、传感器、微电子、真空器件等高可靠场景,建议先做样品验证,确认镀层性能后再批量生产。
可伐合金镀金看似是一道表面处理工艺,实际关系到电子封装、气密连接、导电接触、焊接键合和长期稳定性。它不能只追求表面发亮,也不能简单按普通金属镀金处理。
想做好可伐合金镀金,需要先理解基材特性,再根据产品用途设计前处理、底镍层、金层厚度和检测标准。前处理不干净,镀层容易失效;底层设计不合理,后续性能不稳定;厚度要求不清楚,成本和质量都难控制。
对于有封装、焊接、键合、耐腐蚀或高可靠要求的产品来说,可伐合金镀金必须把细节做在前面。只有镀层结合牢固、厚度稳定、表面洁净、检测合格,才能真正发挥镀金的作用,也才能让后续装配和使用更可靠。
